山西復(fù)合土工膜的透明度問題
    原因：
1、擠出機(jī)擠出溫度太低,造成樹脂塑化不良,對(duì)復(fù)合土工膜的透明度產(chǎn)生一定影響.
2、冷卻鋼輥表面溫度太高,冷卻效果太差,使復(fù)合土工膜透明度大打折扣.
3、基材本身的透明度不好.
    解決辦法:
1、根據(jù)樹脂性能特點(diǎn)及實(shí)際生產(chǎn)情況來(lái)設(shè)置和控制相應(yīng)的擠出溫度,保證樹脂塑化良好,這是提高復(fù)合土工膜透明度的前提條件之一.
2、適當(dāng)降低冷卻水的溫度及冷卻鋼輥的表面溫度.一般來(lái)說,冷卻水的溫度控制在20c以下,冷卻鋼輥的表面溫度控制在60c以下.
3、更換透明性好的基材.

    許多客戶在選擇山西復(fù)合土工膜時(shí),都要看一下它的透明度.在實(shí)際生產(chǎn)中,一些不當(dāng)操作會(huì)導(dǎo)致復(fù)合土工膜透明度不高,那么是什么原因造成的,又該如何解決呢?

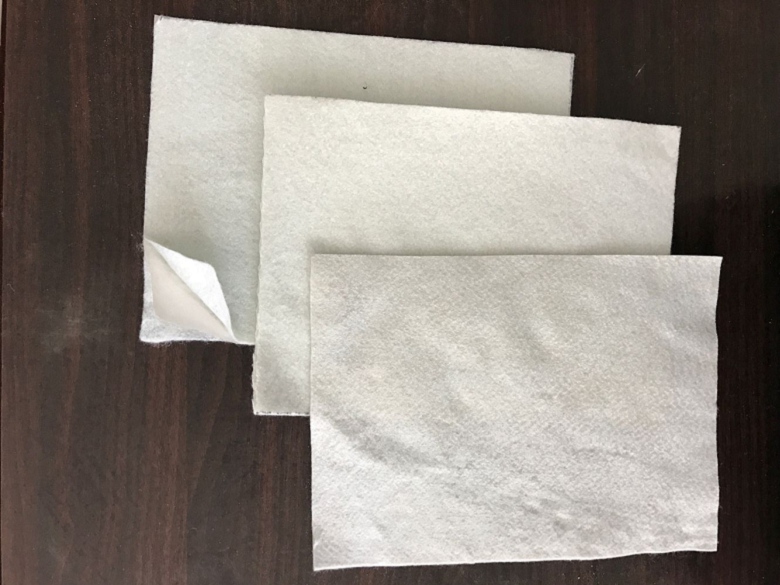

    山西復(fù)合土工膜以塑料薄膜作為防滲基材，與無(wú)紡布復(fù)合而成的土工防滲材料，它的防滲性能取決于塑料薄膜的防滲性能。目前，國(guó)內(nèi)外防滲應(yīng)用的塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它們是一種高分子化學(xué)柔性材料，比重較小，延伸性較強(qiáng)，適應(yīng)行較強(qiáng)，適應(yīng)變形能力高，耐腐蝕，耐低溫，抗凍性能好。其主要機(jī)理是以塑料薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強(qiáng)度和延伸率承受水壓和適應(yīng)霸體變形；同時(shí)對(duì)細(xì)菌和化學(xué)作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。
    復(fù)合土工膜的使用范圍是非常廣泛的，山西復(fù)合土工膜生產(chǎn)廠家在生產(chǎn)制作上具有多年的經(jīng)驗(yàn)，今天給大家介紹的是影響復(fù)合土工膜透明度的原因及解決辦法，希望對(duì)您能有所幫助：
